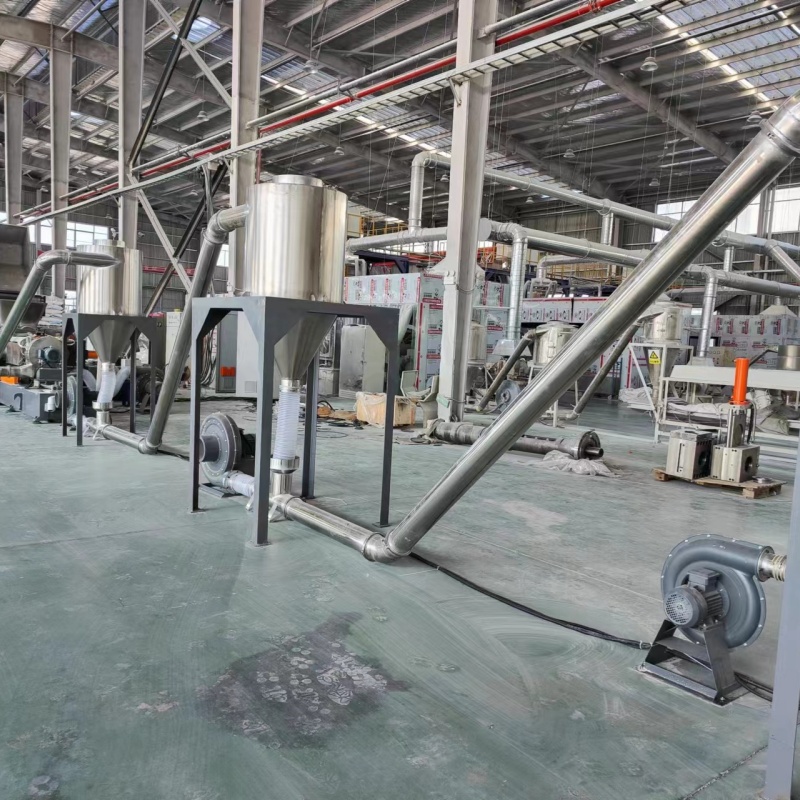

点击图片查看原图
电缆料造粒机是用于生产电线电缆绝缘层、护套层等专用塑料颗粒的核心设备，其生产流程涵盖原料处理、混合塑化、挤出造粒、后加工及质量检测等环节。以下是典型电缆料（如PVC、PE基材）的标准化生产流程及技术要点：
生产流程概览**
**原料预处理 → 配料混合 → 熔融挤出 → 造粒成型 → 冷却干燥 → 质检包装**
分步流程详解**
原料预处理**
• **材料选择**：
• **基材**：PVC树脂（S-PVC/R-PVC）、聚乙烯（PE）、聚丙烯（PP）等。
• **添加剂**：稳定剂（铅盐/有机锡）、增塑剂（DOP、DOTP）、阻燃剂（氢氧化铝）、抗氧剂、润滑剂（硬脂酸钙）、填充剂（碳酸钙、炭黑）等。
• **预处理步骤**：
• **干燥**：PVC树脂在60-80℃烘箱中干燥4-8小时电缆料造粒机_电缆料造粒机生产线（含水率≤0.2%），PE/PP需在80-100℃干燥2-4小时。
• **配料**：按配方比例称量原料，避免交叉污染（如阻燃剂与抗氧剂需分区域存放）。
混合塑化**
• **高速混合机**：
• 初混：干混温度80-100℃，转速500-800rpm，时间5-10分钟（使增塑剂均匀包覆PVC颗粒）。
• 加料顺序：先加树脂和填充剂，再加增塑剂和液体助剂，后加固体添加剂（如阻燃剂）。
• **密炼机（可选）**：
• 用于高填充配方（如碳酸钙含量＞30%），剪切力强，确保填料分散均匀。
熔融挤出**
• **挤出机选型**：
• **单螺杆**：适合简单配方（如纯PVC电缆料），长径比（L/D）25:1~30:1。
• **双螺杆**：适合复杂配方（含阻燃剂、玻纤增强），剪切力强，塑化更均匀。
• **工艺参数**（以PVC电缆料为例）：
| **区段** | 一区 | 二区 | 三区 | 模头 |
|----------------|------|------|------|------|
| 温度（℃） | 140 | 160 | 170 | 165 |
| 螺杆转速（rpm）| 30-60| - | - | - |
| 熔体压力（MPa）| 5-10 | - | - | - |
造粒成型**
• **模具设计**：
• **鱼鳞孔模具**：适用于高粘度材料（如PVC），孔径1-3mm，防止堵料。
• **螺旋芯棒模具**：用于PE/PP电缆料，孔径均匀，颗粒长度可调（3-10mm）。
• **冷却方式**：
• **水冷切粒**：通过旋转刀盘切割熔体，水流冷却（水温10-25℃），适合硬质电缆料。
• **风冷切粒**：适用于热敏性材料（如TPU），避免水冷导致降解。
后加工与质检**
• **干燥处理**：颗粒经振动筛分选后电缆料造粒机_电缆料造粒机生产线_，送入80-100℃烘箱去除残留水分（防止加工时气泡）。
• **质量检测**：
| **测试项** | **标准方法** | **合格指标** |
|------------------|-----------------------|----------------------------|
| 熔体流动速率（MFR）| GB/T 3682 | PVC：1.5-3.0 g/10min |
| 密度 | GB/T 1033.1 | PE：0.91-0.97 g/cm³ |
| 挥发份含量 | GB/T 2914 | ≤0.5% |
| 阻燃性能 | IEC 60332-3 | V-0级（垂直燃烧） |
关键工艺控制点**
温度控制**：
• PVC挤出温度过高易分解（产生HCl气体），需严格控温（±2℃）。
• PE/PP需避免熔体过热导致氧化降解。
螺杆转速匹配**：
• 高转速提高产能，但易导致剪切过热（PVC需≤80rpm）。
添加剂分散性**：
• 阻燃剂需预混或采用双螺杆强制分散电缆料造粒机_电缆料造粒机生产线_，防止团聚。
设备选型与配置**
| **设备类型** | **功能** | **适用场景** |
|--------------------|--------------------------|----------------------------|
| **单螺杆造粒机** | 简单配方、小产能（<2吨/天）| 家庭作坊、区域性电缆厂 |
| **双螺杆造粒机** | 复杂配方、高精度 | 高阻燃、耐高温电缆料生产 |
| **水下切粒系统** | 颗粒均匀、无碎屑 | PE/PP绝缘料、弹性体电缆料 |
常见问题与解决方案**
| **问题** | **原因** | **解决措施** |
|------------------|--------------------------|--------------------------------------|
| 颗粒表面粗糙 | 模头温度过低/熔体压力不足 | 提高模头温度5-10℃，增加螺杆转速 |
| 颗粒结块 | 冷却不足/添加剂吸潮 | 优化水冷系统，添加防潮剂（如CaSt） |
| 阻燃性能不达标 | 阻燃剂分散不良 | 增加混合时间，采用母粒预分散工艺 |
| 挥发份超标 | 干燥不彻底 | 延长干燥时间至8小时以上 |
环保与节能优化**
废料回收**：次品颗粒经破碎（粒径≤5mm）后按10-15%比例回掺。
节能设计**：
• 电磁加热替代电阻加热（节能20-30%）。
• 余热回收用于原料干燥。
无卤配方**：使用环保阻燃剂（如磷氮系）电缆料造粒机_电缆料造粒机生产线_，符合RoHS标准。
电缆料造粒机的生产需严格遵循工艺参数与质量控制，通过设备选型与工艺优化，可实现高稳定性、低成本的大规模生产。建议企业优先选择模块化设计设备，便于快速切换配方（如阻燃/耐寒电缆料）。
